江门S11/S13油浸式变压器

时间：2015-10-21 15:18:48 点击量：241070

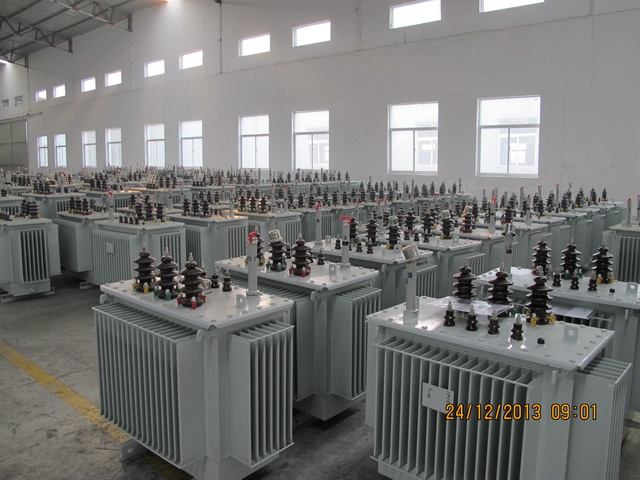

名称： 10KV/S11油浸式变压器
详细介绍：
　新S11型三相油浸式变压器采用全国统一设计标准，绝缘结构先进合理，抗短路能力强，其性能达到国
际同类产品水平，与S7型产品相比，空载损耗平均下降10.25%，空载电流下降37.7%，负载损耗平均降低22.4%，且结构合理外型美观，可根据用户要求油箱可以是片式和管式散热，是近

额定容量Rated Power (kv)	额定电压Rated voltage (KV)		短路阻抗Short cirouit Impedance 75°C（%）	联结组标号Connection Symbol	空载损耗 No- Loadloss (KW)	负载损耗 On- Loadloss 75°C (KW)	空载电源 No- Loadcurrent (%)	质量 Weight (kg)			外型尺寸（长×宽×高.mm） Outline Dimensiens (L×W×H,mm)	轨距 Distance (mm)
额定容量Rated Power (kv)	高压H.V .	低压L.V.	短路阻抗Short cirouit Impedance 75°C（%）	联结组标号Connection Symbol	空载损耗 No- Loadloss (KW)	负载损耗 On- Loadloss 75°C (KW)	空载电源 No- Loadcurrent (%)	油Oil	器身 Active Part	总体 Total	外型尺寸（长×宽×高.mm） Outline Dimensiens (L×W×H,mm)	轨距 Distance (mm)
10	6 6.3 10	0.4	4.0	Y,ynO	0.08	0.28	2.7	59	88	195	970×380×880	300×300
20					0.105	0.47	2.3	76	131	270	1030×470×1000	300×300
30					0.13	0.60	2.1	70	185	295	1025×720×1100	400×400
50					0.17	0.87	2.0	85	248	390	1050×730×1130	400×400
63					0.20	1.04	1.9	95	275	440	1131×740×1218	400×450
80					0.25	1.25	1.8	100	335	510	1110×790×1250	400×450
100					0.29	1.50	1.6	110	360	550	1118×840×1260	400×550
125					0.34	1.80	1.5	125	410	640	1268×860×1300	400×550
160					0.40	2.20	1.4	145	485	770	1200×850×1450	550×550
200					0.48	2.60	1.3	160	585	885	1250×880×1470	550×550
250					0.560	3.05	1.2	195	715	1080	1330×900×1500	550×650
315					0.67	3.65	1.1	215	820	1250	1420×970×1600	550×650
400					0.80	4.30	1.0	275	960	1465	1560×1120×1668	550×750
500			4.5		0.96	5.15	1.0	305	1120	1715	1600×1285×1694	660×750
630					1.20	6.20	0.9	395	1365	2110	1685×1320×1814	660×850
800					1.40	7.50	0.8	455	1610	2515	2000×1335×1917	820×850
1000					1.70	10.30	0.7	520	1780	2860	2015×1340×2014	820×850
1250					1.95	12.00	0.6	580	2075	3330	2090×1420×2054	820×850
1600					2.40	14.50	0.6	780	2600	4075	2140×1750×2134	820×900
