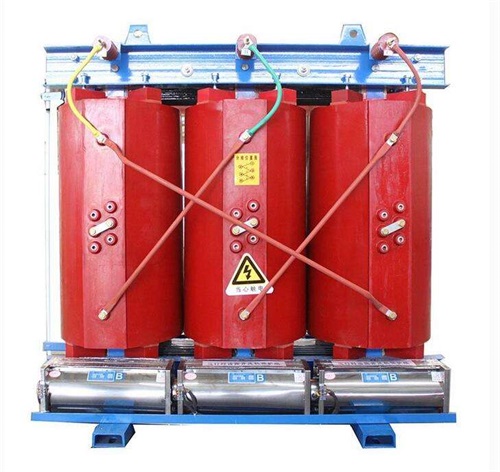

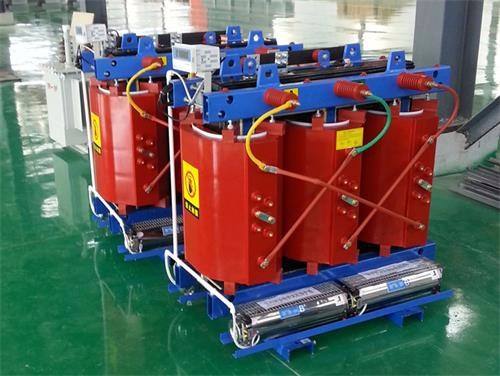

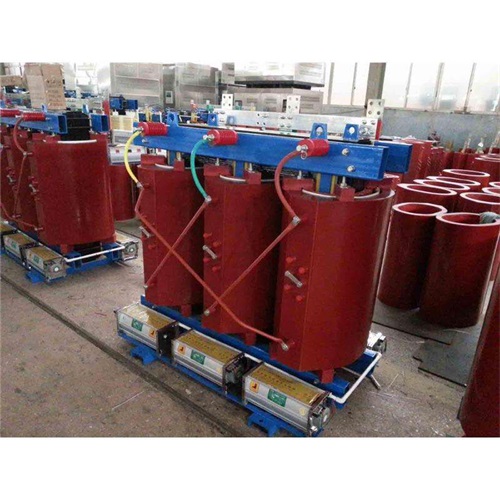

江门1250KVA干式变压器
时间：2020-09-21 09:36:39 点击量：102029
1、1250KVA干式变压器绕组变形测试仪主要是由主测量单元和笔记本电脑构成,并行三根专用测量电缆以及测量夹子和接地线组成。
主测量单元系统与试品之间采用50高频同轴电缆联接，扫频信号经输出端口(激励输出)，通过连接电缆将信号夹子(黄色)向被试品注入信号;由信号测量夹子(绿色)从被试品获取信号，经电缆传输到(响应输入);由信号测量从被试品注入点获取同步参考信号，经电缆传输到输入(参考输入)。被试品外壳与测试电缆的屏蔽层必须可靠连接并接地，大型1250KVA干式变压器一般以铁芯接地套管引出线与油箱的连接点，作为公共接地点，1250KVA干式变压器外壳点接地。
黄色夹子(输入)钳在1250KVA干式变压器的O点上，绿色夹子(测量)钳在1250KVA干式变压器的A相上，及代表、三相Yn型A相的测量。黄色夹子(输入)钳在1250KVA干式变压器的O点上，绿色夹子(测量)钳在1250KVA干式变压器的B上，及代表三相Yn型B的测量。夹子(输入)钳在1250KVA干式变压器的O点上，绿色夹子(测量)钳在1250KVA干式变压器的C，及代表三相Yn型C的测量。
黄色夹子(输入)钳在1250KVA干式变压器的A相上，绿色夹子(测量)钳在1250KVA干式变压器的B上，及代表三相Y型AB的测量。
色夹子(输入)钳在1250KVA干式变压器的B相上，绿色夹子(测量)钳在1250KVA干式变压器的C上，及代表三相Y型BC的测量。
黄色夹子(输入)钳在1250KVA干式变压器的C相上，绿色夹子(测量)钳在1250KVA干式变压器的A上，及代表三相Y型CA的测量。
