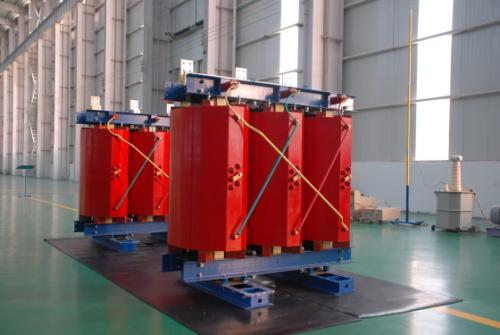

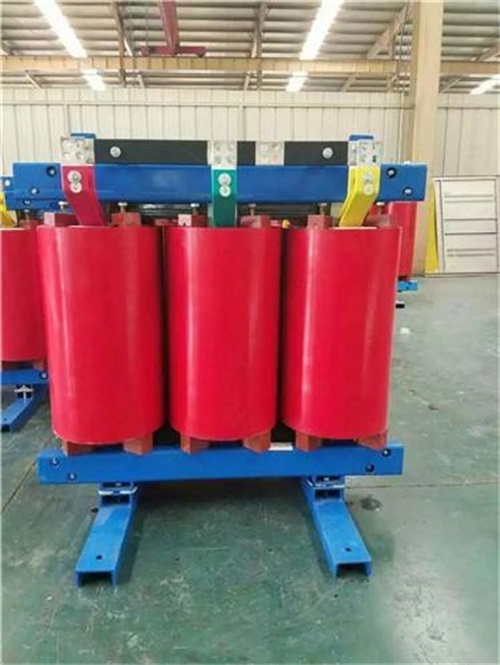

江门SCB11-500KVA干式变压器结构
时间：2021-01-06 11:07:50 点击量：91180
SCB11-500KVA干式变压器广泛用于局部照明、高层建筑 、机场，码头CNC机械设备、用于电站、工厂等场所。干式变压器应在额定容量下运行，过载使用由于过负荷时负载损耗和阻抗电压增幅较大，处于非经济运行状态，故不应使其处于长时间连续过负荷运行。
SCB11-500KVA干式变压器结构特点
1.铁芯
采用优质冷轧晶粒取向硅钢片，铁芯硅钢片采用45度全斜接缝，使磁通沿着硅钢片接缝方向通过;
2.绕组
有以下几种：(1)缠绕式;(2)环氧树脂加石英砂填充浇注;(3)玻璃纤维增强环氧树脂浇注(即薄绝缘结构);(4)多股玻璃丝浸渍环氧树脂缠绕式;
(一般多采用3，因为它能有效的防止浇注的树脂开裂，提高了设备的可靠性)
3.高压绕组
一般采用多层圆筒式或多层分段式结构;
4.低压绕组
一般采用层式或箔式结构。
1.铁芯
采用优质冷轧晶粒取向硅钢片，铁芯硅钢片采用45度全斜接缝，使磁通沿着硅钢片接缝方向通过;
2.绕组
有以下几种：(1)缠绕式;(2)环氧树脂加石英砂填充浇注;(3)玻璃纤维增强环氧树脂浇注(即薄绝缘结构);(4)多股玻璃丝浸渍环氧树脂缠绕式;
(一般多采用3，因为它能有效的防止浇注的树脂开裂，提高了设备的可靠性)
3.高压绕组
一般采用多层圆筒式或多层分段式结构;
4.低压绕组
一般采用层式或箔式结构。
