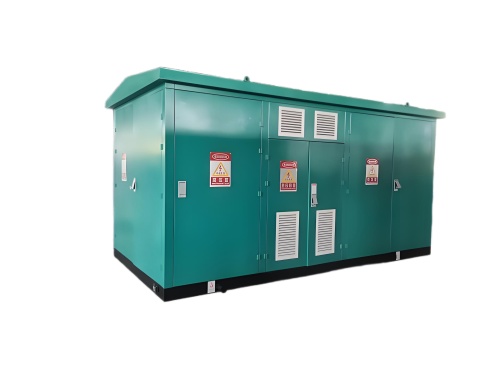

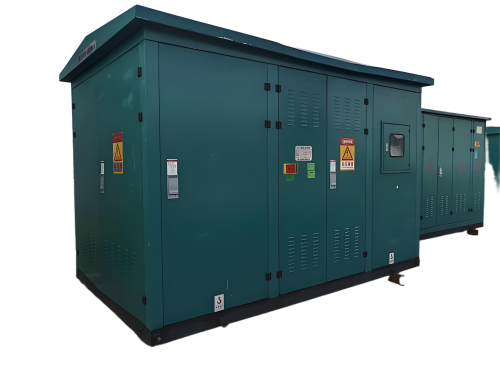

　　江门小区箱式变压器是将传统变压器集中设计在江门箱式壳体中的电力设备，具有体积小、重量轻、低噪声、低损耗、高可靠性等特点，以下从多个角度进行介绍：

　　结构组成

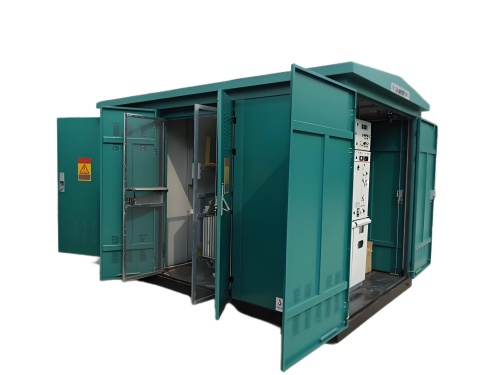

　　江门箱式变压器由变压器、高压电压控制设备、低压电压控制设备有机组合而成，按照规定顺序进行合理装配，并将所有组件安装到特定的防水、防尘与防鼠等完全密封的钢化箱体结构中。它相当于一个小型变电站，包括高压室、变压器室、低压室。高压室是电源侧，一般是35千伏或者10千伏进线，包括高压母排、断路器或者熔断器、电压互感器、避雷器等;变压室里都是变压器，是箱变的主要设备;低压室里面有低压母排、低压断路器、计量装置、避雷器等，从低压母排上引出线路对用户供电。

　　优点

　　技术先进，安全可靠：箱体部分采用国内领先技术及工艺，外壳一般采用镀铝锌钢板，框架采用标准集装箱材料及制作工艺，有良好的防腐性能，保证20年不锈蚀，内封板采用铝合金扣板，夹层采用防火保温材料，箱体内安装空调及除湿装置，设备运行不受自然气候环境及外界污染影响，可保证在-40℃～+40℃的恶劣环境下正常运行。

　　自动化程度高：全站智能化设计，保护系统采用变电站微机综合自动化装置，分散安装，可实现“四遥”(遥测、遥信、遥控、遥调)，每个单元均具有独立运行功能，继电保护功能齐全，可对运行参数进行远方设置，对箱体内湿度、温度进行控制和远方烟雾报警，满足无人值班的要求;根据需要还可实现图像远程监控。

　　工厂预制化：设计时，设计人员根据变电站的实际要求，作出一次主接线图和箱外设备的设计，就可以选择由厂家提供的箱变规格和型号，所有设备在工厂一次安装、调试合格，真正实现变电站建设工厂化，缩短了设计制造周期;现场安装仅需箱体定位、箱体间电缆联络、出线电缆连接、保护定值校验、传动试验及其它需调试的工作，整个变电站从安装到投运大约只需5～8天的时间，大大缩短了建设工期。

　　组合方式灵活：江门箱式变电站由于结构比较紧凑，每个箱均构成一个独立系统，组合方式灵活多变。一方面，可以全部采用江门箱式，即35kV及10kV设备全部箱内安装，组成全江门箱式变电站;也可以仅用10kV开关箱，35kV设备室外安装，10kV设备及控保系统箱内安装，对于这种组合方式，特别适用于农网改造中的旧站改造，即原有35kV设备不动，仅安装一个10kV开关箱即可达到无人值守的要求。总之，江门箱式变电站没有固定的组合模式，使用单位可根据实际情况自由组合一些模式，以满足安全运行的需要。

　　投资省见效快：江门箱式变电站较同规模常规变电所减少投资40%～50%。以35kV单主变4000kVA规模变电所计算，土建工程(包括征地费用)江门箱式变电站要比常规变电所节约100余万元;若从竣工投产角度分析，保守估计按每站提前4个月投运计算，若平均负荷2000kW，售电利润0.10元/kW·h，三个月可增加净利润60余万元;从运行角度分析，在江门箱式变电站中，由于先进设备的选用，特别是无油设备运行，从根本上彻底解决了常规变电所中的设备渗漏问题，变电站可实行状态检修，减少维护工作量，每年可节约运行维护费用10万元左右，整体经济效益十分可观。

　　占地面积小：以4000kVA单主变规模变电所为例，建设一座常规35kV变电所，大约需占地3000m²左右，而且需要进行大规模的土建工程;而选用江门箱式变电站，主变箱和开关箱两箱体占地面积最小可至100m²，包括35kV其他设备总占地面积最大为300m²，仅为同规模变电所占地面积的1/10，可充分利用街心、广场及工厂角隅即可安装投产，符合国家节约土地的政策。

　　适用场所

　　住宅小区：江门箱式变电站占地面积小，外观优美，可以很好地解决小区追求美观和占用空间小的难题。

　　繁华闹市：适用于对供电设备要求高且空间有限的繁华闹市区。

　　施工电源：施工单位经常随着工地的迁移而改变用电地点，江门箱式变电站具有很好的移动性，负载能力也足够大，完全可以满足施工现场临时用电需求。

　　常见型号及参数

　　S11 - M型江门箱式变压器：

　　额定容量：50 - 2500kVA。

　　额定电压：10/0.4kV。

　　短路阻抗：4 - 6%。

　　额定频率：50Hz。

　　接线组别：Yyn0或Dyn11。

　　S13 - M型江门箱式变压器：

　　额定容量：30 - 1600kVA。

　　额定电压：10/0.4kV。

　　短路阻抗：4 - 6%。

　　额定频率：50Hz。

　　接线组别：Yyn0或Dyn11。

　　SCB10型江门箱式变压器：

　　额定容量：315 - 20000kVA。

　　额定电压：10/0.4kV。

　　短路阻抗：6 - 8%。

　　额定频率：50Hz。

　　接线组别：Yyn0或Dyn11。

　　SG(B)10型干式江门箱式变压器：

　　额定容量：30 - 1250kVA。

　　额定电压：10/0.4kV。

　　短路阻抗：4 - 6%。

　　额定频率：50Hz。

　　接线组别：Yyn0或Dyn11。

　　SFZ9型箱变测试变压器：

　　额定容量：10 - 500kVA。

　　额定电压：10/0.4kV。

　　短路阻抗：4 - 6%。

　　额定频率：50Hz。

　　接线组别：Yyn0或Dyn11。
