　　江门800KVA变压器是一种常见的配电变压器，广泛应用于工业、商业和居民区等场景，用于电压变换(如10kV/0.4kV)和电能分配。以下从技术参数、选型要点、应用场景及运维管理四个方面进行详细分析：

　　一、江门800KVA变压器核心参数解析

　　额定容量(江门800KVA)

　　表示变压器在额定电压、额定电流下能长期输出的视在功率(S=√3×U×I)。

　　实际有功功率(P)：需根据功率因数(cosφ)计算，例如：

　　P=S×cosφ=800×0.85=680kW(假设 cosφ=0.85)

　　负载率建议：通常运行在70%~80%额定容量(即560~640kW)，避免长期过载导致绝缘老化。

　　电压比(变比)

　　常见电压等级组合：

　　高压侧(原边)：10kV、35kV(根据电网电压选择)。

　　低压侧(副边)：0.4kV(三相四线制，供居民或工业用电)。

　　调压方式：

　　无励磁调压：需停电后手动调整分接开关(通常±5%调压范围，如10±2×2.5%kV)。

　　有载调压(OLTC)：可带负荷调整电压(调压范围±10%~±15%)，适用于电压波动大的场景(如农村电网)。

　　短路阻抗(Uk%)

　　典型值：4%~6%(配电变压器常用范围)。

　　影响：

　　电压调整率：Uk%越大，负载变化时电压波动越小，但损耗增加。

　　短路电流：Uk%越大，短路电流越小，对设备保护更有利。

　　选型建议：

　　城市电网或近距离供电：选Uk%=4%(降低损耗)。

　　农村电网或远距离供电：选Uk%=6%(限制短路电流)。

　　连接组别

　　Dyn11(高压侧D，低压侧yn11)：

　　优势：抑制三次谐波，适用于三相不平衡负载(如居民区)。

　　应用：80%以上的江门800KVA变压器采用此连接方式。

　　Yyn0(高压侧Y，低压侧yn0)：

　　优势：中性点可直接接地，适用于照明负载。

　　限制：三次谐波电流可能超标，需加装滤波装置。

　　二、江门800KVA变压器选型关键要素

　　负载类型与功率因数

　　工业负载(如电机、电焊机)：功率因数低(0.6~0.8)，需选较大容量或加装无功补偿装置。

　　商业/居民负载(如照明、空调)：功率因数较高(0.85~0.95)，可按额定容量选型。

　　示例：若负载为600kW电机(cosφ=0.8)，则变压器容量需≥600/0.8=750kVA，可选江门800KVA。

　　环境条件

　　海拔：海拔超过1000m时，需按标准(GB/T 1094.11)降容使用(每升高100m，容量下降约1%)。

　　温度：

　　最高气温+40℃，最低气温-25℃(户外型需满足此范围)。

　　若环境温度长期高于40℃，需选用“高原型”或“耐高温型”变压器。

　　防护等级：

　　户外：IP23(防尘防溅水)或IP44(防尘防水)。

　　室内：IP20(防触电)。

　　能效等级

　　新国标(GB 20052-2020)：

　　一级能效：空载损耗≤1.08kW，负载损耗≤7.15kW(江门800KVA)。

　　二级能效：空载损耗≤1.20kW，负载损耗≤7.90kW。

　　选型建议：优先选一级能效变压器，长期运行可节省大量电费(如年节电约10万度)。

　　三、江门800KVA变压器典型应用场景

　　工业园区供电

　　场景：为工厂内的电机、电炉、压缩机等设备供电。

　　配置示例：

　　变压器：S22-江门800KVA/10/0.4kV(Dyn11，一级能效)。

　　补偿装置：并联电容器组(补偿容量约200kvar，将功率因数提升至0.95)。

　　保护装置：高压侧熔断器+低压侧断路器，配置过流、速断、零序保护。

　　商业综合体配电

　　场景：为商场、写字楼内的照明、空调、电梯等负载供电。

　　配置示例：

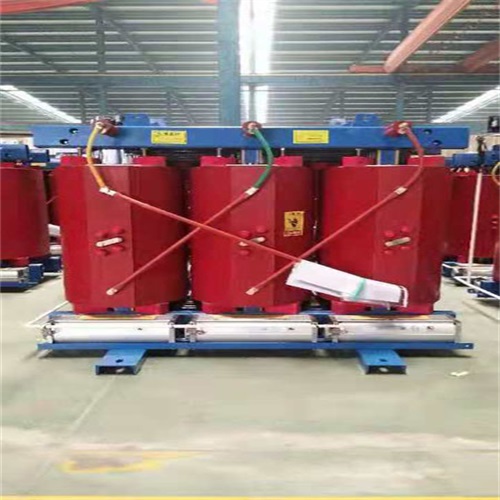

　　变压器：SCB18-江门800KVA/10/0.4kV(干式，IP20，适合室内安装)。

　　监控系统：配置温度传感器、局放监测装置，实现远程运维。

　　备用电源：与柴油发电机组联动，保障重要负载供电连续性。

　　新能源并网

　　场景：将光伏逆变器或风电变流器输出的高压电(如800V)降至0.4kV并网。

　　配置示例：

　　变压器：ZGS11-江门800KVA/0.8/0.4kV(组合式，适用于分布式光伏项目)。

　　滤波装置：加装LC滤波器，抑制逆变器产生的谐波(如THD<5%)。

　　四、江门800KVA变压器运维管理要点

　　日常巡检

　　外观检查：无渗漏油、无异响、无过热痕迹(如波纹油箱膨胀)。

　　油位/温升：油浸式变压器油位应在油标1/4~3/4范围内，顶层油温≤95℃。

　　负载监测：通过电流表或智能电表记录三相电流，确保不平衡率≤15%。

　　定期试验

　　预防性试验(每1~3年)：

　　绝缘电阻测试(高压对低压及地≥300MΩ，低压对地≥100MΩ)。

　　直流电阻测试(相间差异≤2%，线间差异≤1%)。

　　介损测试(tanδ≤0.5%，20℃时)。

　　油务试验(每3年)：

　　微水检测(≤20ppm)、色谱分析(判断绝缘油是否劣化)。

　　故障处理

　　常见故障：

　　绕组短路：表现为油温骤升、差动保护动作，需立即停电检修。

　　分接开关故障：电压调节失灵，需更换开关或调整触头压力。

　　套管放电：雨天或潮湿环境下出现电晕，需清洁套管或涂防污闪涂料。

　　应急措施：

　　配备备用变压器或移动式发电车，缩短停电时间。

　　建立故障预案，明确抢修流程和责任人。

　　五、江门800KVA变压器选型对比(油浸式 vs. 干式)
